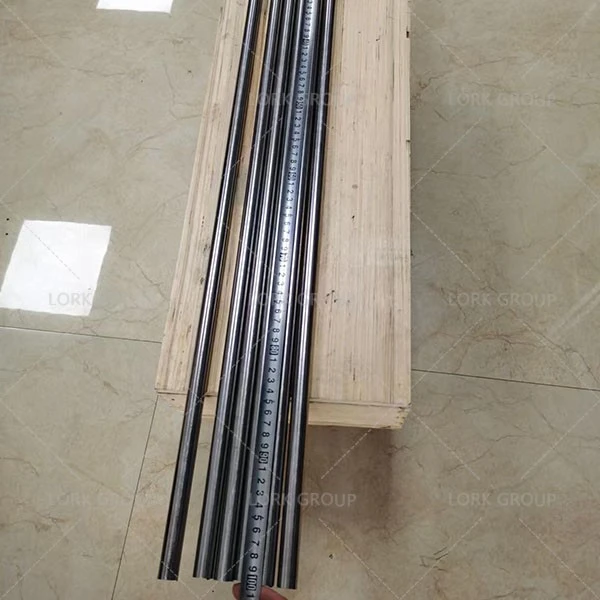

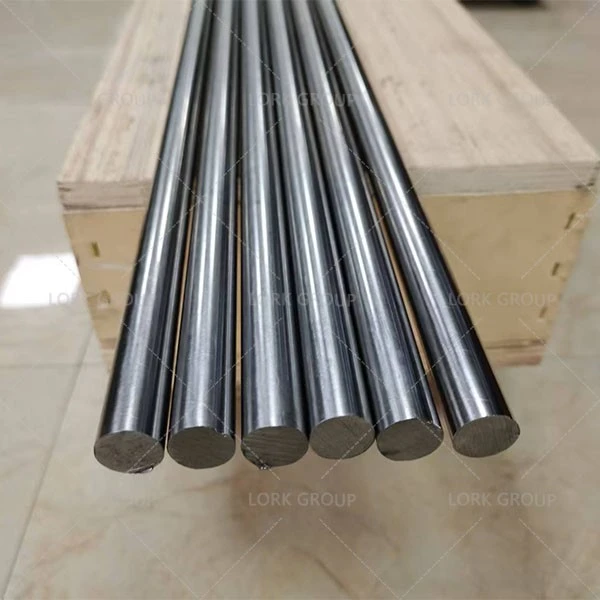

HyMu 50 Permalloy 50 Bar (W.Nr. 1.3922 / FeNi50)
Predstavenie produktu
HyMu 50 (UNS N14080, W.Nr. 1.3922, Permalloy 50, FeNi50, 1J50) je mäkká magnetická železo-niklová zliatina obsahujúca približne 50 % niklu. Vyznačuje sa vyššou saturáciou magnetickej indukcie a je odolný voči magnetickej saturácii.
HyMu 80 je pokročilý variant HyMu 50; vďaka svojmu chemickému zloženiu,-ktoré obsahuje približne 80 % niklu,-ponúka vyššiu citlivosť, takže je drahšia. Má však nevýhodu: saturuje sa v relatívne slabých magnetických poliach, čo znamená, že nedokáže „zachytiť“ signály, keď prekročia určitú intenzitu. Na rozdiel od toho, Permalloy 50 má výrazne vyššiu saturáciu magnetickou indukciou a nie je ľahké saturovať pod silnými magnetickými poľami; v dôsledku toho je vhodnejší ako HyMu 80 pre aplikácie, ako sú jadrá prúdových transformátorov a vysokovýkonné transformátorové jadrá.
Jeho typické aplikácie zahŕňajú: prúdové transformátorové jadrá, stredný{0}}transformátor, magnetické zosilňovače, elektromagnetické spojky, puzdrá na magnetické tienenie (pre scenáre, kde požiadavky na tienenie nie sú extrémne prísne, ale prioritou je nákladová-efektívnosť) a reléové jadrá.
Dodávka štandardných tried, foriem produktov a podmienok
1. Normy a známky:
W.Nr. 1.3922 (nemecký štandard; bežne dodávaný)
FeNi50 (označenie chemického zloženia)
UNS N14080 (jednotný systém číslovania)
1J50 (čínsky národný štandardný stupeň)
Zliatina 4750 / Permalloy 50 (komerčná kvalita USA)
2. Forma a stav produktu:
Pred zakúpením zliatinových tyčí HyMu 50 prediskutujeme podrobné technické špecifikácie materiálu-vrátane rozmerov, dodacích podmienok a zamýšľaného použitia:

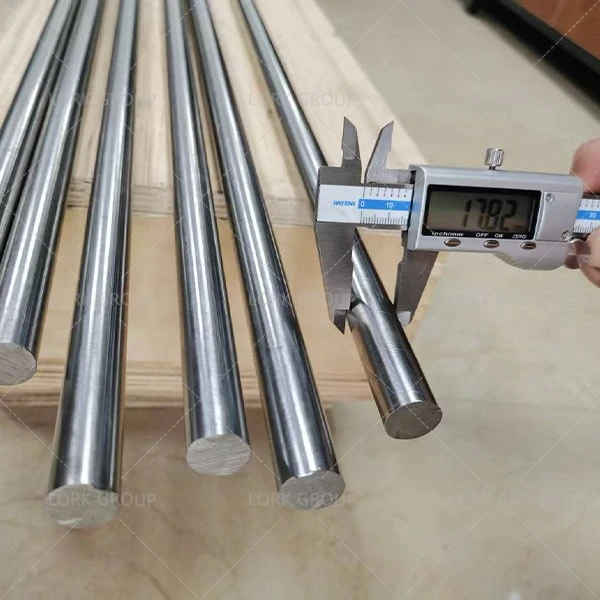

Rozmery: Priemer, Dĺžka
Stav: žíhané (mäkké) alebo ťahané za studena- (tvrdé)?
Požiadavky na tepelné spracovanie: Je dodávateľ povinný vykonať konečné žíhanie?
Odporúčania pre výber podmienok:
Pre aplikácie zahŕňajúce rozsiahle obrábanie a následné domáce tepelné spracovanie{{0} → Vyberte stav Žíhanie.
Pre konštrukčné komponenty určené na priame použitie (bez špecifických požiadaviek na magnetické vlastnosti) → Je možné zvoliť podmienku kreslenia za studena- (ponúka vyššiu pevnosť).
Pre malé-dávkové objednávky, kde-nie sú k dispozícii domáce zariadenia na tepelné spracovanie → Informujte sa u dodávateľa, či môže vykonať konečné žíhanie pred odoslaním.
3. Cenová referencia
Cena HyMu 50 je vyššia ako cena štandardnej nehrdzavejúcej ocele, no výrazne nižšia ako cena HyMu 80 (v dôsledku o 30 % nižšieho obsahu niklu). Cenu v prvom rade ovplyvňuje niekoľko faktorov:
Ceny niklu:Pri obsahu niklu 50 % kolísanie cien niklu na LME priamo ovplyvňuje náklady na materiál.
Rozmery:Tyče s veľkým-priemerom sú drahšie ako tyče s-malým priemerom (kvôli zvýšenej náročnosti procesu kovania).
podmienka:Žíhaný stav je drahší ako stav ťahaný za studena- (keďže vyžaduje dodatočný krok tepelného spracovania).
Stupeň kvality:Vojenské a{0}}špičkové priemyselné druhy sú drahšie ako štandardné komerčné druhy.
Na základe aktuálnych trhových podmienok poskytuje Lork Group tieto približné cenové odhady:
80 USD – 100 USD (MOQ: 200 kg) - Produkty na mieru
40 USD – 60 USD (MOQ: 100 kg) - Štandardné produkty
60 USD – 80 USD (MOQ: 50 kg) - Štandardné produkty (vyžadujúce menšie spracovanie)
Náklady na balenie a dopravu sa zvyčajne dohadujú-od{1}}prípadu!
4. Vzorové testovanie:
Vo všeobecnosti odporúčame, aby zákazníci „najskôr vyžiadali vzorky na testovanie“-najmä pre experimentálne aplikácie zahŕňajúce kritické magnetické obvody. Odporúčame zákazníkom, aby si najprv zakúpili malé vzorky na vykonanie testov magnetickej účinnosti a veľkú-objednávku zadali až vtedy, keď potvrdia, že údaje spĺňajú požadované štandardy.
Špeciálna pripomienka:Štandardná dodacia podmienka našich tyčí je žíhaný stav; k dispozícii sú však aj tyče kreslené-za studena. Na základe našich skúseností, ak majú zákazníci v úmysle spracovať materiál priamo na hotové diely na okamžité použitie, vo všeobecnosti sa uprednostňuje žíhaný stav. Naopak, ak zákazníci plánujú po spracovaní vykonať vlastné žíhanie, stav ťahania za studena-je prijateľný.
Náročnosť spracovania a kľúčové body
Podobne ako HyMu 80, aj mäkké magnetické vlastnosti HyMu 50 sú vyvinuté tepelným spracovaním. Spracovateľské napätia úplne narušia štruktúru magnetickej domény; preto je na obnovenie týchto vlastností nevyhnutný posledný krok žíhania.
zváranie:
HyMu 50 sa dá zvárať, ale po procese si to absolútne vyžaduje opätovné žíhanie. Teplo vznikajúce pri zváraní narúša štruktúru magnetickej domény; bez následného žíhania sa magnetická permeabilita materiálu v blízkosti zvaru v podstate zničí.
Obrábanie a zváranie:
Obrobiteľnosť HyMu 50 je podobná ako pri austenitickej nehrdzavejúcej oceli; netvrdne-tak rýchlo a celkovo sa s ním pracuje o niečo ľahšie ako s HyMu 80.
1. Horúca práca - Široké teplotné okno
2. Práca za studena - Úrovne deformácie môžu dosiahnuť 80 – 90 %
Pre viac informácií kontaktujte:
Email:susan@lorkgroup.com
WhatsApp:+86 19937075488
Chemické zloženie
(Pozrite si štandardy FeNi50 / W.Nr. 1.3922 / 1J50)
| % hmotnosti | Permalloy 50 |
| Ni | 49.0-51.0% |
| Mn | 0.30-0.60% |
| Fe | Zostávajúce (~48 – 49 %) |
| Si | 0.15-0.30% |
| C / P / S | stopové množstvá |
Obsah molybdénu (Mo) môže byť prípadne pridaný v rozsahu 0,3 % až 0,5 %. Tento prídavok niektorí klienti konkrétne požadujú pre vysoké-stupne čistoty, predovšetkým na zvýšenie elektrického odporu.
Fyzikálne vlastnosti
(Žíhaný stav, typické hodnoty pre tyče)
| Materiál | Referenčná hodnota |
| Odpor | Približne . 0.45 μΩ·m |
| Curieova teplota | Približne . 500 stupeň |
| Koeficient tepelnej rozťažnosti (20–100 stupňov) | Približne . 9.2 × 10⁻⁶/stupeň |
| Tepelná vodivosť | Približne. 25 W/(m·K) |
| Koeficient saturačnej magnetostrikcie | Približne . 25 × 10⁻⁶ |
Poznámka: Skutočné magnetické vlastnosti sa výrazne líšia v závislosti od priemeru tyčí HyMu 50, rovnomernosti teploty pece na tepelné spracovanie a rýchlosti chladenia. Pred sériovou výrobou sa musí vykonať validácia procesu.
Magnetické vlastnosti
| Výkonnostné metriky | HyMu 50 | HyMu 80 | ilustrovať |
| Saturačná magnetická indukcia (Bs) | 1.55-1.60 T | 0.80 T | 50 je dvakrát viac ako 80 |
| Počiatočná priepustnosť (μ₀) | ~6,000 | ~50,000 | 80 je citlivejšia |
| Maximálna priepustnosť (μ_max) | ~80,000 | ~200,000 | Vrchol je vyšší pri 80 |
| koercivita (Hc) | Menší alebo rovný 12 A/m | Menší alebo rovný 1,6 A/m | 80 je náchylnejší na demagnetizáciu |
| Curieova teplota | ~500 stupňov | 461 stupňov | 50 ponúka vynikajúcu tepelnú stabilitu |
Odporúčanie pre výber skupiny Lork:Výber závisí od konkrétnych prevádzkových podmienok-pre slabé signály alebo aplikácie vyžadujúce extrémne vysokú citlivosť vyberte Model 80; pre signály strednej intenzity alebo scenáre vyžadujúce odolnosť voči saturácii vyberte Model 50. Saturačná magnetická indukcia Modelu 50 je dvojnásobná v porovnaní s Modelom 80, čo zaisťuje, že nezlyhá v dôsledku „magnetickej saturácie“ v prostredí s vysokým-prúdom alebo vysokým-príkonom.
